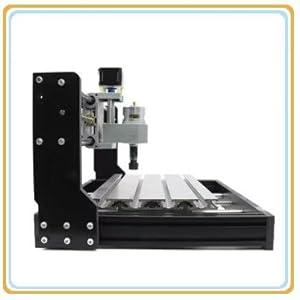

アメリカ ストック 3018 PRO ミニ CNC 木刻機 3 軸 ルータ マシン GRBL コントローラー ER11

組み立てられていない

商品を受け取った後,ユーザーマニュアルに従って機械を組み立てるだけです.

電源: 24V 5.6A 電源アダプター (入力電圧 110-240V)

サイズ

• 尺寸: 42x35x27cm (16.53 x 13.78 x 10.63 ′′)

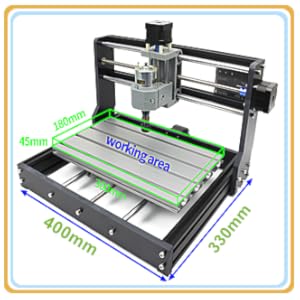

• 最大走行: 30x18x4.5cm (11.8 x 7.1 x 1.8 ̇)
• 加工厚さ: 4.5cm (1.8")

特徴

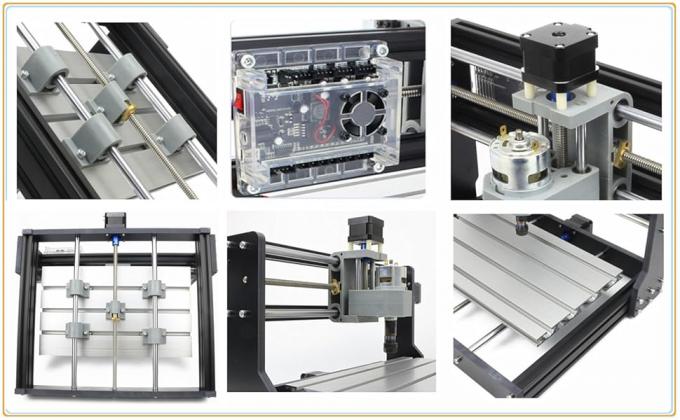

• 材料:PA6ナイロン+アルミプロファイル
• 処理精度 約0.2mm

GRBL制御ボード

• 接続:USB (USB-CH340)
• ソフトウェア: GRBLコントローラ,ユニバーサルGコードSender
• 入力電圧12-24VDC
• マスターチップ:アトメル 328P (アルデューノナノ)
• スピンドル駆動チップ:MOSFET (推奨 24V,電流: 10A 以内)
• サポートステップモーター:12V,最大電流は2A以下で,1.5A以内で追加熱が推奨されます (任意のステップモーター Nema17/Nema23)
• パワーインターフェース:5.5-2.5mm DCインターフェース
• サポート3ピンモジュール:0.5Wから20Wのモジュールをサポートする

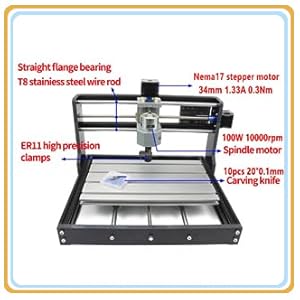

775 スピンドルモーター 100W 10000RPM

• この775のパラメータ スピンドル:100W スピンドルモーター (12-36V) 24V:10000rpm/min
• 設置穴直径:M4 スクロールホール 設置穴のピッチ:約29mm
• スピンドルのPWM速度: サポート,パワー 0-100% 調節可能
• シャフト直径: 15mm
• モーター直径(磁気カバーなし): 42mm
• ドリルピット:10個分 0.1mm 20度 直径3.175mm

プレートクランプ

• 熱散を強制するために扇風機ポートを追加

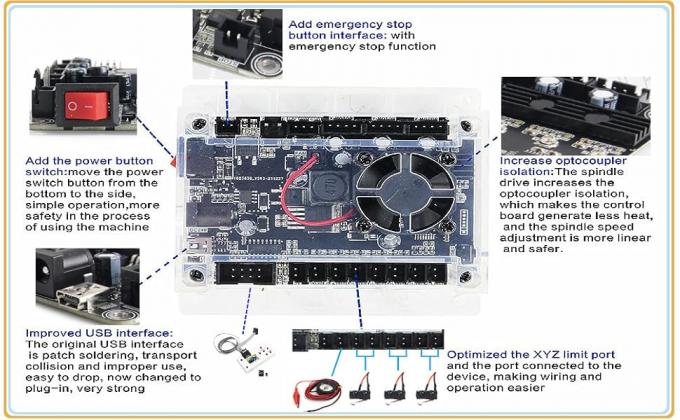

• 駆動モジュールをキャンセル 輸入されたステップモーター駆動を使用 ショート回路保護 熱消耗 アルミ合金を組み込み
• 追加する外殻輸送中の制御ボードを保護するだけでなく,使用中にショート回路の問題を避けるために.

古いバージョンと比較して

• この関数にX/Y/Z軸の制限スイッチ制限スイッチを設置した後に,この装置の接続ポートは,XYZの制限ポートとデバイスに接続されたポートを最適化し,配線と操作を容易にする.XYZ軸が彫刻機の移動範囲を超えると制限スイッチは機械を自動停止させる.
• この関数に緊急停止ボタンこの機能は,仕事で緊急停止が必要なときに使用でき,私たちの仕事をより安全で効率的にします.
• 追加する電源ボタンのスイッチ操作が簡単で 機械の操作の安全性が向上します

2つの彫刻方法をサポート

• コントロールボードは2つの彫刻方法をサポートします,私たちのパッケージはスピンドルモーターが付いていますが,上の写真のモジュールはありません.

Q&A

Q: その通り磨削機は一般的にどの材料を刻み切ることができるか?

A: その通り木材,アクリル (アクリル),PCB,PVC,軟金属,鉄,ガラス,石など

Q: その通り木材やアクリル材は,一般的にどの厚さで切れるかモジュール?

A: 3-5mm木製板 (アクリル) 速度設定100,電源設定1000

多重切断が切れる12mm木製の板スピンドル.

申請

• CNC 3018 PRO ミニ CNC マシンサイズが小さく軽量でUSBインターフェイス,GRBL制御システム,初心者のための素晴らしいCNCルーターマシン
• 3018 PRO cncマシンは 安定した構造で 設置が非常に簡単です
• 主な用途:彫刻可能プラスチック,木材,アクリル,PVC,PCB,木材等柔らかい金属のように銅,アルミ,その他の金属材料硬い金属,ジャード,または他の非常に硬い質感のアイテムを彫ることはできません.
• 模块に変えたら,また,彫り出せるクラフト紙,木材,革 (財布),竹,ゴム

さらに多くのアプリケーション

Q: X,Y,Z軸は動けないので どうしたらいいですか?

A: まず,ワイヤが正しく接続されているか,制御ボードの電源スイッチが押されているか確認し,その後,コップリングがオフになっているか確認します.

Q:コントロールボードが接続できない場合はどうすればいいですか? A:ソフトウェアを終了し,ワイヤーを脱ぎ,再接続します. またはファームウェアを更新します.

Q: 制限スイッチが起動すると,パラメータをどのように変更しますか?

A: 21=1 と 22=1 のコマンドを入力します.

Q: 彫刻された画像が逆になっているので どうしたらいいですか?

A: 3=2 または RST=*コマンドを入力します

GRBL ソフトウェア

• パッケージには4G USB フラッシュドライブダウンロードできます英語のユーザーマニュアルとGRBLソフトウェアフラッシュドライブから
• ソフトウェアがサポートするファイル形式:*nc, *ncc, *ngc, *tap, *txt, *cnc
• Gコードを作成するために使用されたソフトウェア:カーバイド・クリエイト アートカメラ メッシュカメラ フュージョン360 インクスケープなど
