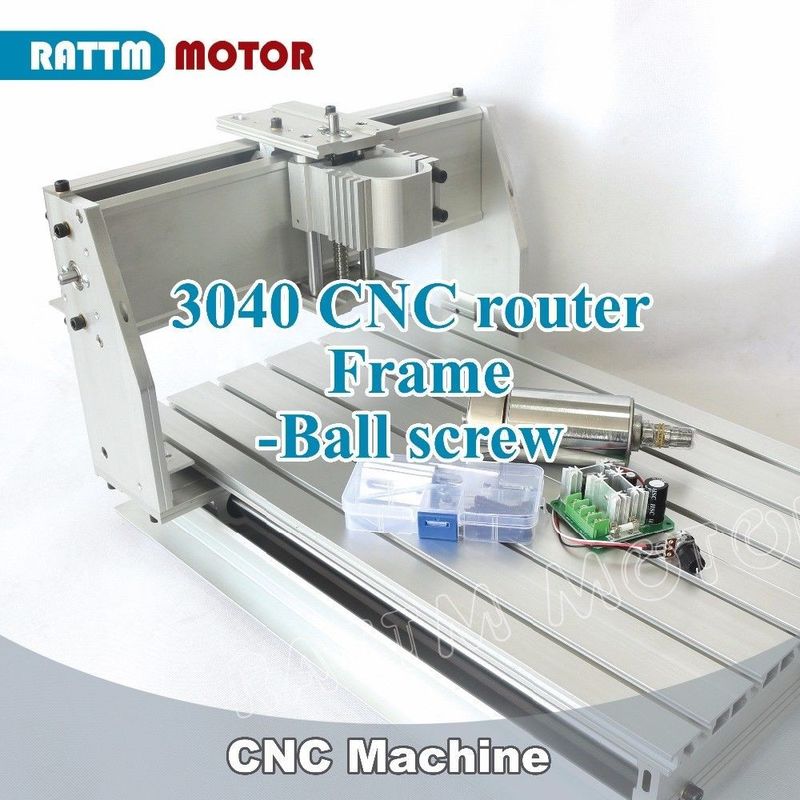

テクニカルパラメータ

1) 機械の寸法: 540×410×320mm5 (コップリングとモーターを含まない)

2) テーブルサイズ: 525x320mm 溝幅: 7.5mm

3) ラック材料:6061-T5,高強度,CNC加工センターを通過
精密加工,アノード酸化後の表面全体
治療を受けています

4) 3軸効果ストローク:X290mm,Y390mm,X60mm

5) Z軸 ストローク:55mm,彫刻の深さは,ツールエッジの長さに依存します

6) 作業部品の最大厚さ:≤70mm

7) 鉄道タイプ:クロムプレートシャフト+線形ベアリング ((表面硬化61HRC)

8) トランスミッションユニット:X軸直径16mmのクロム化線形ガイド
TBI1204 ボールスクロール;Y軸直径16mmのクロム付直線導,
TBI1204 ボールスクロール;Z軸直径12mmのクロム付線形ガイド,
TBI1204 ボールスクロール

9) 位置付けを繰り返す 精度: 0.05mm

10) 純重量: 17.5kg

特徴:

1) 操作と設置が簡単

2) アルミ合金製のフレーム材料で装備されたより安定し強い.

3) XYとZ軸の彫刻により精密で3次元的な効果が得られます.

4) より正確に彫刻を制御することができます

5) ほぼどんな表面にも 何でも彫る

6) スクロールとシャフトの汚染を減らすカバープレート.

7) 強化され厚くされた機械ボディは,輸送を絶対的に安全で寿命が長いものにする.

8) クロームシャフトは変形しやすいので,長時間使用に適しています.

9) 柔軟なコップリングは,高トルク伝送に使用できます.

10) このアイテムは既に装備されている NEW 1204 ボールスクリュー. 防ブラックフラッシュ,高精度,長いライフサイクル.

2. 300W DC スピンドルモーター ER11

動作電圧: 12-48VDC

回転速度:2000〜12000r/min

電力: 300W

トーク 230mN.m

断熱抵抗:>2メガオム

介電強度400V

モーター長さ: 175mm

直径: 52mm

軸コレット 長さ: 48mm

軸の直径 16mm

繰り返し精度:0.01-0.05mm

ER11 集合: 3175

3300Wのスピンドルモーターのための直流速度調節器

1) ACとDCの入力をサポートできます.電源の極度の問題はありません.

2) 超高電圧の範囲 DCサポート 15-160V入力 ACサポート 12-110V入力

3) 設置穴のある大きな散熱器.

4) 高電源制御 10A電流をサポートする.

5) 機内PWM速度調節以外は,外側PWMもサポートしています.
速度調節を達成するために信号入力
PWM信号入力速度の調節:蓄積器3.5-12V VPP,周波数
1K-10KHZ.この機能は,スピンドル速度を制御するために非常に適しています
マッチ3

基本的には,市場にあるすべてのモーターを
DCモーターの速度の制御.
DC抵抗が2オーム以上なら 特別注意
ドライバは,DCモーターのDC抵抗が2オーム未満でなければなりません.
スピードコントロール

7) ファイューズを装備し,よりよい保護性能を備える.

8) 簡単に操作するために電源 LED を搭載しています.

主な用途:

彫刻
木材,竹,通常のPCB,PVC,PMMA,プラスチック,ダウトーンボード (ABS) と
金,銀,銅,アルミニウム,Pbにも刻印することができます
柔らかい金属の表面を加工する作業は,フレーシング作業は含まれません.
