オフライン モーション CNC コントローラーキット DDCS V4.1 ロートス・スケレトライズ・マシン

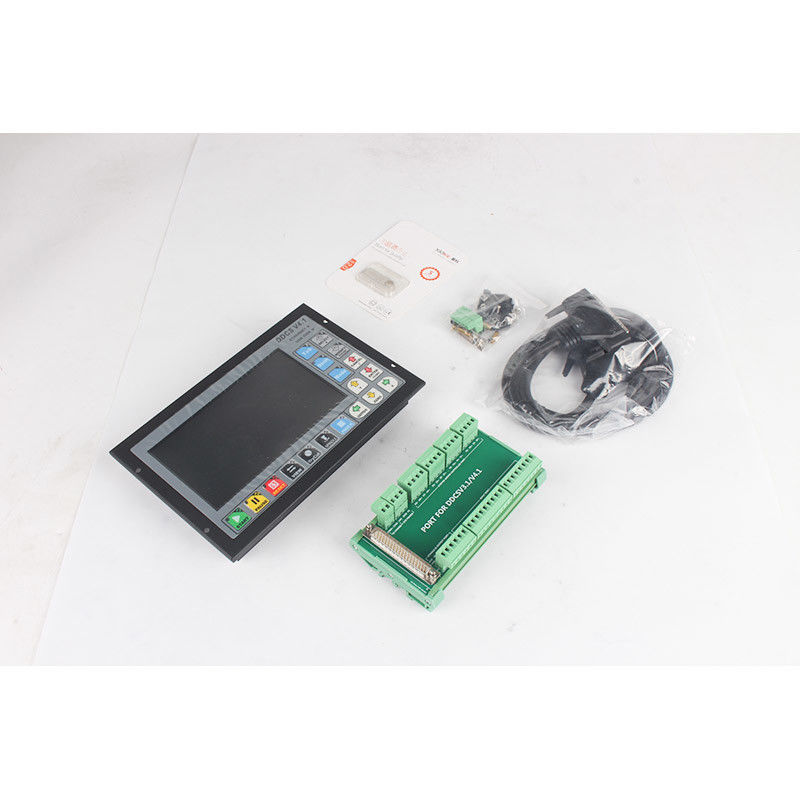

パッケージには以下が含まれます.

1 × DDCSV4.1 CNCコントローラ (3/4軸オプション)
1 × 4GBのUSBフラッシュドライブ
1 × USB拡張ケーブルその他の小型アクセサリー
1 × ブレイクボード
英語のユーザーマニュアルは,e-mailで送信されます. 購入後,e-mail IDを残してください. ありがとうございました

DDCS シリーズの一貫したシンプルで効率的な特徴を継承し,DDCS V3 の欠点に応じて1,

アルゴリズムが改良され プログラミング指令の回転が増加しました

IO ポートの構成をサポートし,製品機能の改善を図示します.

DDCSのCNCコントローラ全体として より機能的に機能します

より安定して強力で 顧客のニーズに適しています

DDCS V4.1 CNC システムでは ARM+FPGA 設計構造を採用し,ARM は人間機械インターフェースとコード分析部分を完了します.

FPGAが底を埋めます

配列アルゴリズムと制御パルス生成の部分,fpga速度発電機は,解像度を作る32ビット速度発電機を採用

速度と加速がより高いと仮定します.

合理的な設計,信頼性の高い制御と便利な操作,DDCS V4.1は製品機能とパネルレイアウト構造を向上させる.

しかし17の鍵は,まだすべてのデ...

DDCS V4.1 は,汎用的なFANUC対応G命令セットもサポートしています.

1) 7インチスクリーン, 17つのキー; 18つのオプトコップラー隔離されたデジタル入力インターフェース,3つのオプトコップラー隔離されたデジタル入力ポート;

2) 新しいバージョンでは,アルゴリズムが強化され,設定可能なコンターエラーにより,小さな線段の経路を滑らかにする,新しい動き計画アルゴリズムが導入されています.

3) 1チャネル 0-10V スピンドル速度制御 アナログ出力インターフェイスで,スピンドルはセルボスピンドルとして構成できます.

4) 3~4軸駆動モードは,顧客が選択できるディフェリエンシャルモードとダブルパルスモードを採用し,インターポレーションパルスの最大出力周波数は500Khzです.

5) ARM9 メイン制御チップ,FPGAコアアルゴリズムチップ.

6) 7インチのTFT画面;サイズ:1024x600ピクセル,解像度72ピクセル/インチ

7) メイン制御装置は24VDC電源入力であり,電流容量は0.5A未満でなければならない.IOポートの電源入力も24VDCであり,電流容量は

主な制御電源電源制御システム,IOポート電源電源IO;IOポートに電源がない場合,すべての IO ポートは無効です.;

8) 標準MPGをサポートする

9) パネルボタンの単軸手動ジョギングとリンクと固定距離操作をサポートする.

10) 指定されたラインと最も近い点の操作を実行するサポート;

11) フローティングツール設定,固定ツール設定,角点設定,ツール長さの測定をサポート

12) 配列処理,配列処理,平面磨削,円筒磨削をサポートする.

13) XYZAの4軸のオフセット調整をサポートする.

14) 停止停止点,停止停止点,負荷停止点をサポートする

15) 複数の作業部件の起源操作をサポートし,ユーザーは必要に応じて起源と負荷の起源を保存することができます

16) X軸とY軸の中心操作をサポートする.

プログラム経路が期待に沿っているかどうかを注意深く観察し,ソフトウェアの制限を実行することができます.

シミュレーションの休止点から実行を開始します. 停止点から,シミュレーションの休止点から,シミュレーションの休止点まで,

制御器とコンピュータの間の通信は,Ethernet接続ポートを通じて実現でき,ファイル読み取りとコピーなどの操作に便利です.

19) コントローラーのメモリは1Gで,GコマンドはUディスクからも読み取れるし,Gコマンドのファイルサイズも不要です.

スピーチパック

20) コントロール器の言語は国際コードを採用し,基本的にすべての言語をサポートします.お客様は自分のニーズに応じてさまざまな言語を作成できます.

21) DDCS V4.1 コントローラーは,NPN型制限スイッチのみをサポートする.

22) 管理者の利用権には,オペレーター,管理者,スーパー管理者が含まれる.

DDCS V4.1 と DDCS V3 の新機能1:

1) イーサネット経由でファイル転送を追加

2) マッピング軸の関数は,CNC関数に追加されます (ダブルYゲントリ構造機械を構成するために使用できます).

3) スピンドルは,サーボスピンドルとしても構成できます.

4) 偏差調整を追加

5) 極座標プログラミングコマンドと回転コマンドがコマンドに追加され,半径補償コマンドは完璧です.

6) モーションプランニングは,構成可能なコンートゥールエラーにより,小さな線段の経路をよりスムーズにする新しいアルゴリズムを導入します.

7) 合計3つの検出機能がサポートされています:コーナー検出,内輪センター検出,外輪センター検出.

8) 指定されたライン開始機能と,最も近い点開始機能の改善,ファイルがどれほど大きいかにかかわらず,数秒以内に迅速に起動できます.

9) シミュレーション機能を改善します. シミュレーション中に,プログラム経路が期待に応えるかどうかを注意深く観察するために拡大を調整できます.ソフトウェアの制限チェックを実行.

シミュレーション中,任意の停止が可能です. スタートボタンを押すと,シミュレーションの停止点から起動します.

10) 入力ポートについては,ポート機能は任意の設定が可能で,ドライバーアラームサポートが追加されます.

11) 軸にサイクリックエンコーダが追加される.サイクリックエンコーダは,Aが増加し続けるファイル処理に特に有用である.

12) パルシングエラープロンプトもあります. DDCS V3.1 は一度も存在しませんでした. パルシングエラーが発生した場合,直接停止します.

13) この言語は,基本的にすべての言語をサポートする国際コーディングを採用しています.その利点として,さまざまな文字の言語パックとして使用できます.

14) 緊急停止加速設定パラメータを増加させ,機械が高速で動いているときに直接停止によって引き起こされる巨大な衝撃を解決します.

15) FPGA速度発電機は32ビット速度発電機を採用し,速度と加速の解像度は高くなります.
