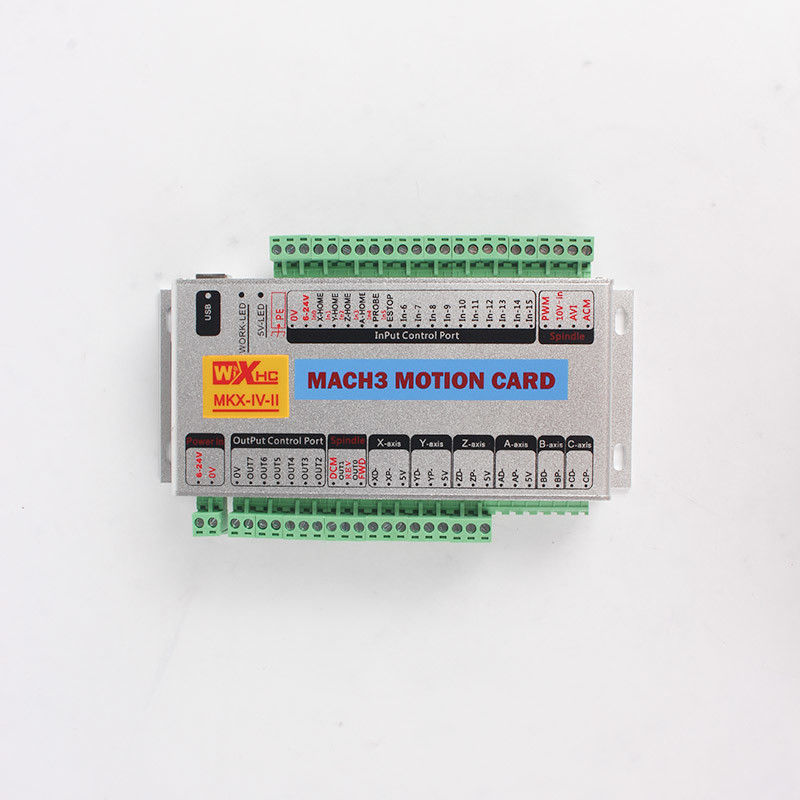

USB CNC MACH3 インターフェイス制御ボード 4 軸 2000Khz ステップサーボモーター

パッケージには以下が含まれます.

1pcs 3/4Axis MACH3 モーションカード USB 2000KHz インターフェースボード

特徴:

· すべてのバージョンのMach3をサポートします.

· Windows オペレーティング システムでのみ実行できます.

USBにはドライバをインストールする必要はありません Windows版はプラグアンドプレイです

· USBホットプラグを完全にサポートし,いつでもUSB接続状態を監視します.Mach3が動作しているときに,USBケーブルを脱線し,再接続し,接続は正常になります.

・ジョギング6軸連結を含む最大6軸連結をサポートします (モデルによって,サポートされる軸の数が異なります)

2000KHzパルス出力で,サーボ/ステップをサポートします.

●状態表示器で,USB接続とMach3接続を提示できます.動作中に,さまざまな状態を一目で確認できます.

■16の入力IO,8の出力IOポート

●すべてのIOポートは完全に隔離され,強力な反干渉と安定した性能

· スピンドルPWM速度制御出力サポート スピンドルパルス+方向出力サポート スピンドル0から10Vアナログ電圧速度制御出力サポート

184x110x30mm,アルミシェル,シールド干渉,安定して信頼性.

入力信号インターフェース

16個の入力信号があり 低レベル入力が有効で 入力電流は5mAです

6Vから24Vの信号入力をサポートします

各信号は次のように定義される.

X-HOME: MACH3ソフトウェア入力IOポートに対応するX軸原始信号入力: P1.0

Y-HOME: MACH3ソフトウェア入力IOポートに対応するY軸原始信号入力: P1.1

Z-HOME: MACH3ソフトウェア入力IOポートに対応するZ軸原始信号入力: P1.2

A-HOME:MACH3ソフトウェア入力IOポートに対応するA軸の原発信号入力:P1.3

PROBE: MACH3ソフトウェア入力IOポートに対応するツール設定信号入力: P1.4

IN5-IN15:入力ポート,MACH3ソフトウェア入力IOポートは: P1.5-P115

スピンドルインバーターインターフェース

MKXはスピンドル速度調整,インバーターインターフェース,またはPWMインターフェースをサポートする.

MKX スピンドルインターフェイスの速度制御出力, 2つの方法に対応します: 0-10V アナログ電圧出力;または 0-5V アナログ電圧出力;または 5V PWM 信号出力.
速度を調整するためにアナログ電圧出力を使用すると,DC電圧がボードに入力され,値

DC電圧の最大電圧値は,アナログ電圧出力の最大電圧値を決定します.例えば,DC電圧入力: 10V,アナログ電圧出力は0-10Vです.
