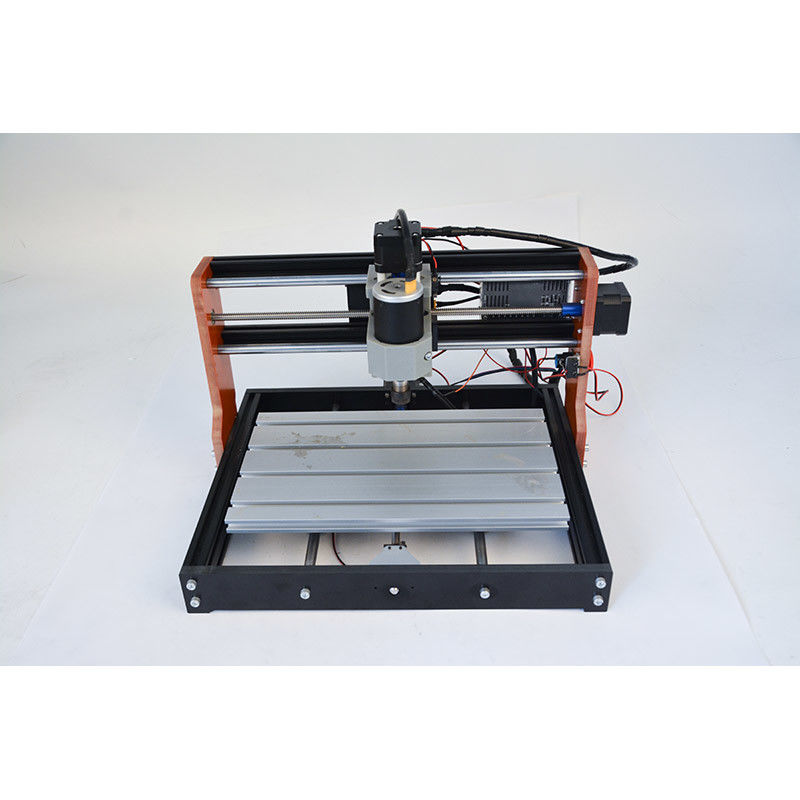

3018 プロルーター 制限スイッチと緊急停止付きのCNC彫刻機

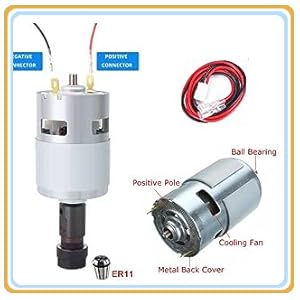

775 スピンドルモーター 100W 10000RPM

• この 775 のパラメータ スピンドル：100W スピンドルモーター (12-36V) 24V:10000rpm/min
• 取付穴径：M4 ネジ穴。取付穴ピッチ：約29mm。
• スピンドルPWM速度: サポート;パワー0-100%調整可能
• 軸径: 15mm;
• モーター径(磁気スリーブなし): 42mm
• ドリルビット:10個の先端0.1mm、20度、直径3.175mm。

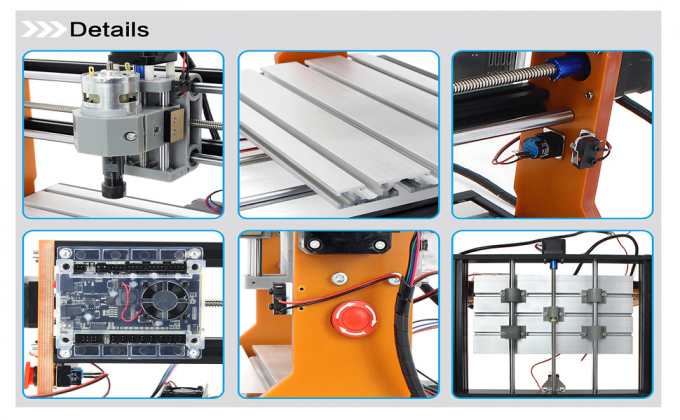

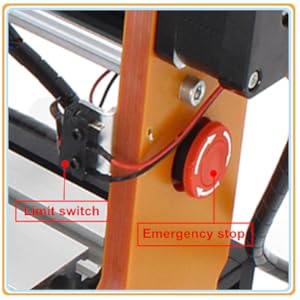

非常停止およびXYZリミットスイッチ付き

• アップグレードされたCNC 3018 Proマシンには、非常停止ボタンそしてXYZ軸リミットスイッチ。

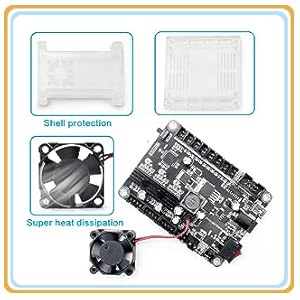

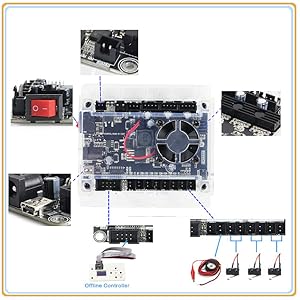

GRBLコントローラーボード

• 繋がり：USB（USB-CH340）
• ソフトウェア：GRBLコントローラー、UniversalGcodeSender
• 入力電圧：DC12～24V
• マスターチップ:atmel 328P (arduino nano)
• スピンドルドライブチップ:MOSFET（推奨24V、電流10A以内）
• サポートステッピングモーター:12V、最大電流は1.5Aおよび追加の発熱以内で2A以下を推奨します。 (任意のステッピング モーター Nema17/Nema23)
• 電源インターフェース:5.5～2.5mm DCインターフェース
• 3ピンモジュールをサポート:0.5W-20Wモジュールをサポート

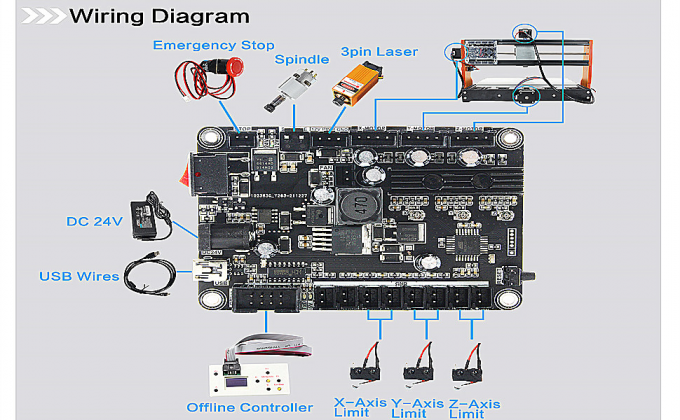

ポート仕様

• リミットスイッチ/プローブ/非常停止ポート:2ピンポート 2.54mmピッチ
• モジュール接続ポート:3ピンポート 2.54mmピッチ
• スピンドル接続ポート：2ピンポート VH3.96mmピッチ
• ステッピングモーターポート:4ピン2.54mmピッチ
• 電源インターフェース:5.5～2.5mm DCインターフェース

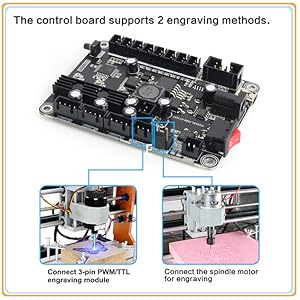

2 つの彫刻方法をサポート

• コントロールボードサポート2つの彫刻方法、24Vスピンドルモーターと12V 3A最大PWM 3ピンモジュールをサポート可能

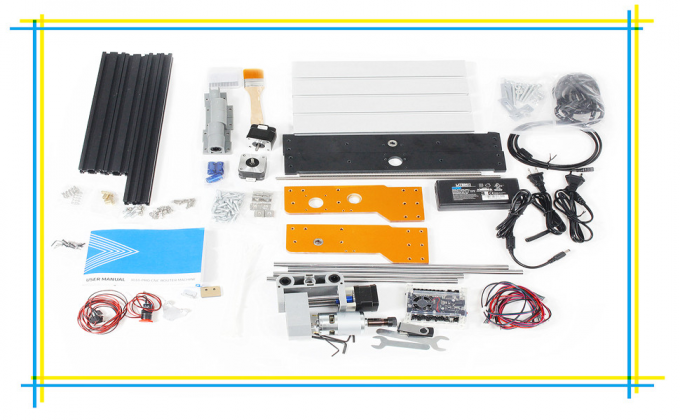

• 当社のパッケージにはスピンドル モーターが付属していますが、上の写真のモジュールは付属していません。

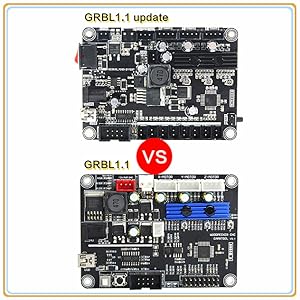

旧バージョンとの比較

• の機能を追加X/Y/Z軸リミットスイッチXYZリミットポートとデバイスに接続されているポートを最適化し、配線と操作を容易にします。リミットスイッチを取り付けた後、XYZ軸が彫刻機の移動範囲を超えて移動すると、リミットスイッチが機械をトリガーして彫刻機を自動的に停止します。動き。
• の機能を追加非常停止ボタン,この機能は、仕事で緊急停止が必要なときに使用でき、作業をより安全かつ効率的にします。
• を追加します。電源ボタンスイッチ電源スイッチボタンを下から横に移動すると、操作が簡単になり、機械を使用する過程での安全性が向上します。

アプリケーション

• アップグレードされた CNC 3018 PRO ミニ CNC マシン小型、軽量、USBインターフェース、GRBL 制御システム、初心者向けの優れた CNC ルーター マシン。
• アップグレードされた 3018 PRO CNC マシンは、安定した構造で、設置が非常に簡単です。
• 主な用途:彫刻可能プラスチック、木材、アクリル、PVC、PCB、木材などの材料柔らかい金属のような銅やアルミニウムなどの金属材料ただし、硬い金属、翡翠、またはその他の非常に硬い質感のアイテムを彫刻することはできません。
• スピンドルをモジュールに変更すれば、彫刻も可能です。クラフト紙、木、革（財布）、竹、ゴム。

その他のQ&A

Q: 機械の X、Y、Z 軸を移動できません。どうすればよいですか?

A: 配線が正しく接続されているか、制御基板の電源スイッチが押されているか、カップリングが外れているかを確認してください。

Q:制御基板が接続できない場合はどうすればよいですか? A: ソフトウェアを終了し、ワイヤーを取り外し、再接続します。またはファームウェアをアップデートしてください。

Q: リミットスイッチが作動したときにパラメータを変更するにはどうすればよいですか?

A: 21=1 および 22=1 コマンドを入力します。

Q: 彫刻した画像が反転してしまいました。どうすればよいですか?

A: 3=2 または RST=* コマンドを入力します。

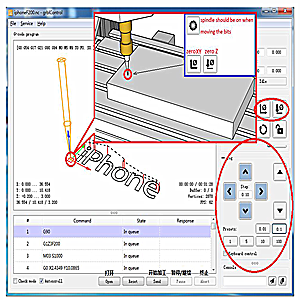

GRBLソフトウェア

• 私たちの小包には以下が含まれます4G USBフラッシュドライブ、ダウンロードできます英語のユーザーマニュアルとGRBLソフトウェアフラッシュドライブから。
• ソフトウェアがサポートするファイル形式:*.nc、*.ncc、*.ngc、*.tap、*.txt、および *.cnc。
• Gcode の作成に使用されるソフトウェア:Carbide Create、Artcam、MeshCam、Fusion360、Inkscape など。
