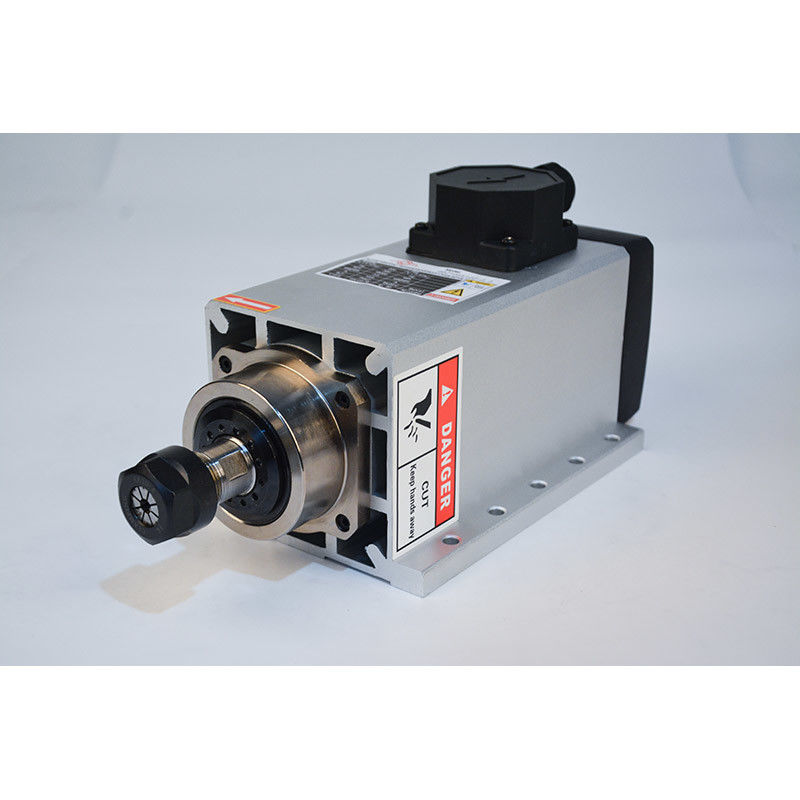

3KW スクエアエア冷却スピンドルモーター 3000w CNC彫刻フレーシング

3KW ER20 スクウェア 空気冷却 スピンドルモーター 彫刻 磨き 磨き

仕様:

材料:ステンレス鋼

サイズ: 308*104*135mm

パワー: 3クワット

電圧:220VAC

電流:12A

頻度:300Hz

スピード:18000回転/分

冷却:空気冷却

流出:0.01mm未満

精密型角孔:0.005mm未満

ローヤリングの潤滑:油脂

コレットのサイズ:ER20

ローヤリング:4 セラミックベアリング

純重量:7.9kg

主な用途:木材,アルミ,石,金属,ガラス,PVC産業

ワイヤリング:接続ボックスを開きます. スピンドル"U1"はインバーター"U"を接続します.
"V1"接続 インバーター V,スピンドル"W1"接続 インバーターW,地面なし
インターバーがR S Tで2本のピンで 220VACを接続します

1構造的特徴

1) 高速電気主軸は,すべてセラミック軸を採用
高速回転のスピンドルの改善
硬さと精密磨き

2) 運転の前に,手動で軸を回す.
温度上昇による回転,循環する冷却液の使用
システムを取り除く.

2使用説明書

1) 使用中に,まず冷却水パイプを接続し,スピンダを冷却水に接続し,起動する必要があります.

2) 運転する前に,手動のスピンで回します.
修正し,その方向をチェックします.
スピンドルの端からスピンドルの回転
逆時計回りに回転する電源配線を変更する必要があります
安定した

3) 運転の前に,作業部件を磨く冷却水は,
軸索蓋の前端,前軸索蓋のスロットを防ぐために
入口燃焼モーターとベアリング
作業部品を磨くときに
作業部件を磨く冷却液を開きます.まず作業部件をオフ
冷却液をシャットダウンし スピンドルモーターを閉じる

3メンテナンスとサービス

1) 中間周波数電源の定位電圧によるモータースピンドル,
周波数は電気スピンドル技術と一致する
パラメータ,モータースピンドル回転速度は,周波数を変更することができます
調整する電圧の変化に直接比例します

2) スピンドルが一時的に使用されていない場合,圧縮空気を使用する必要があります.
冷却液を吹いて 腐らないように 穴を塞ぐ
軸末端を保護する
装置は乾燥した場所に置く.

3) ベアリングのスピンドルの交換の場合,最高の専門技術
特殊なツールを使用し,ステータスコイルは
削除する
